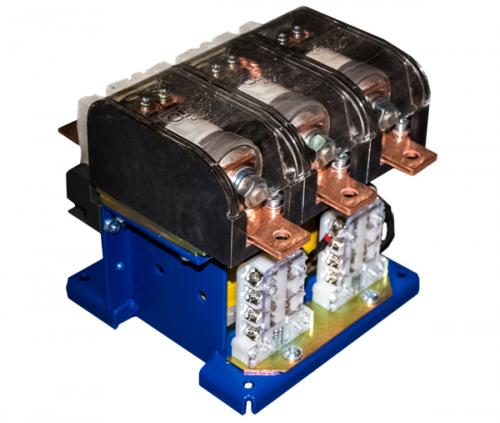

Контактор КВТ-1,14 2,5/160А
Вакуумные контакторы КВТ 1,14 2,5/160А открытого исполнения предназначаются для отключения и включения приемников электроэнергии переменного тока.
Вакуумные контакторы – это аппараты искробезопасные, поэтому часто эксплуатируются в металлургической, горнорудной, химической и нефтяной промышленности, т.е. там, где стоит необходимость обеспечения безопасности.
Контакторы могут работать в режимах:
• Кратковременный;
• Прерывисто-продолжительный;
• Продолжительный;
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КОНТАКТОРА
- Напряжение цепи - до 1,14кВ, 50-60Гц;
- Отключающая способность – 2500А;
- Количество полюсов – 3;
- Ток номинальный главной цепи – 160А;
- Износостойкость механическая – 3 млн.;
- Износостойкость коммутационная – 600 тыс. для АС-4;
- Вспом. контакты – 2з+2р;
- Камера вакуумная – керамическая;
- Число срабатываний при режиме работы кратковременном – 2000 раз/час;
- Число срабатываний при режиме работы продолжительном – 36000 разх/час для АС-3 и 300 раз/час для АС-4;
- Напряжение - 380В;
| Тип контактора | Н, мм | А, мм | В, мм | а, мм | а1, мм | b, мм | d, мм |
| 1,14 2,5/160А | 125 | 160 | 105 | 105 | 140 | 98 | 9 |
РАБОЧИЕ УСЛОВИЯ
- высота над морем не больше 2000 м.
- класс загрязнения - 3.
- относительная влажность не более 90% при +25С.
- не должно быть значительных ударов и вибрации при эксплуатации.
- недопустимо прямое попадание снега и дождя.
- окружающая среда не должна содержать газы и пыли, вызывающих коррозию металлов и нарушения диэлектрических свойств, отсутствие угроз взрыва.
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
