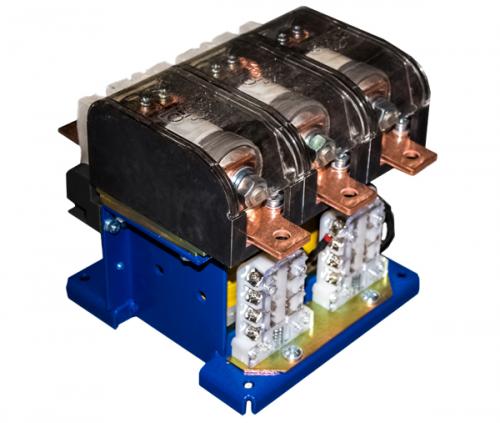

Контактор КВТ-1,14 4,0/400
Вакуумные контакторы КВТ-1,14 4,0/400 предназначены для частых операций коммутации электроприёмников в электроустановках.
Данные контакторы необходимо устанавливать только в недоступных местах и на металлических конструкциях, которые заземлены.
Вакуумные контакторы КВТ-1,14 4,0/400 эксплуатируются в шкафах управления электромоторами.
УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНТАКТОРА КВТ-1,14 4/400
• Категория размещения УХЛ2;
• Высота над морем не превышает 1 тысячи метров;
• При температурах равных 25 ºС относительная влажность воздуха должна равняться 80%;
• Наибольшее значение рабочих температур - +40 ºС;
• Наименьшее значение рабочих температур – минус 60 ºС;
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КОНТАКТОРА КВТ-1,14 4/400
КВТ – 1,14 – 4 / 400 УЗ, УХЛ2
• К – контактор;
• В – вакуумный;
• Т – трехполюсный;
• 1,14 – напряжение базовое, кВ;
• 4/400 -характеристика указывающая на тип контактора;
• УХЛ2, УЗ – категория размещения;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТАКТОР КВТ-1,14 4/400
• Напряжение базовое – 1, 14кВ;
• Катушка управления, напряжение – 110, 220, 380В;
• Степень защиты устройства – IP00;
• Рабочий ток, номинальный – 320А, 400А
• Контакты дополнительные – 4з+4р;
| Тип контактора | Н, мм | А, мм | В, мм | а, мм | а1, мм | b, мм | d, мм |
| 1,14 4,0/400 | 210 | 216 | 184 | 180 | 180 | 160 | 11 |
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
Данные по упаковке:
В коробке - 1шт
Объем - 0,08 м3
Вес брутто (коробка) - 34 кг
Вес нетто (коробка) - 32 кг
