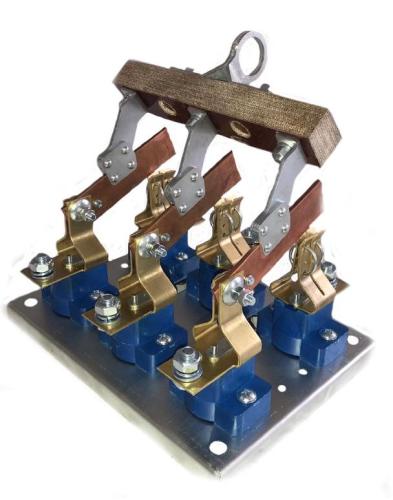

Рубильник РЕ19-35 31190
Рубильник РЕ19-35 31190 – это электротехническое устройство, предназначенное для разрыва и установления электрической цепи при использовании переменного тока напряжением до 1000 В и постоянного тока до 250 В. Он широко применяется в различных отраслях промышленности, строительстве, энергетике.
Этот рубильник состоит из корпуса, внутри которого находятся различные элементы управления и защиты. Он обладает надежной системой контактов, которая обеспечивает стабильную и безопасную работу устройства. Рубильник РЕ19-35 31190 имеет возможность разрыва или установления электрической цепи с помощью вращающегося ручного пальца.
Это электротехническое устройство может использоваться как самостоятельно, так и в комплекте с другими электротехническими приборами. Оно обеспечивает безопасное отключение электрической цепи при проведении ремонтных работ или при необходимости предотвращения возникновения аварийных ситуаций.
Кроме того, рубильник РЕ19-35 31190 является основным элементом защиты электроустановок от короткого замыкания и перенапряжения. Он позволяет быстро разорвать цепь при возникновении таких событий, предотвращая возможные повреждения электроустройств и оборудования.
Этот рубильник отвечает высоким стандартам качества и безопасности, что делает его незаменимым во многих сферах деятельности. Он эффективно выполняет свои функции, обеспечивает надежную и безопасную работу электроустановок.
Рубильник РЕ19-35 31190 пользуется большим спросом среди производителей электротехнического оборудования и специалистов в области электротехники. Его преимущества включают высокую надежность, долговечность, простоту обслуживания и использования, а также возможность комплектации с дополнительными элементами защиты.
Структура условного обозначения:
РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л -Х8
РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
35– 250А,37– 400А,39– 630А,
41– 1000А,43– 1600А,44– 2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
1– однополюсный на одно направление
2– двухполюсный на одно направление
3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
1– переднее
2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
1– параллельно плоскости монтажа,
2– перпендикулярно плоскости монтажа;
X4 – вид привода
1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6– рычаг для полюсного оперирования штангой,
7 – рукоятка для полюсного оперирования,
9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 – условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
Технические характеристики
- Производство – Россия;
- Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
- Ток номинальный – 250А;
- Напряжение – 1000В;
- Защита по IP – 00;
- Монтаж – плата монтажная;
- Сфера применения – выключатели и разъединители;
- Частота тока – 50/60Гц;
- Подключение – винтовое;
- Исполнение – стационарное;
- Категория размещения – УХЛ3;
- Вид рукояти – рычажковый;
- Силовых полюсов – 3 полюса;
- Исполнение рукоятки – съемная;
- НО контактов количество – 0;
- НЗ контактов количество – 0;
РЕ19-35 31190 – это важное электротехническое устройство, которое обеспечивает безопасность и надежность работы электроустановок. Благодаря своей функциональности и прочности, он широко применяется в различных сферах промышленности и строительства для защиты электрических цепей от повреждений и обеспечения безопасности персонала.
