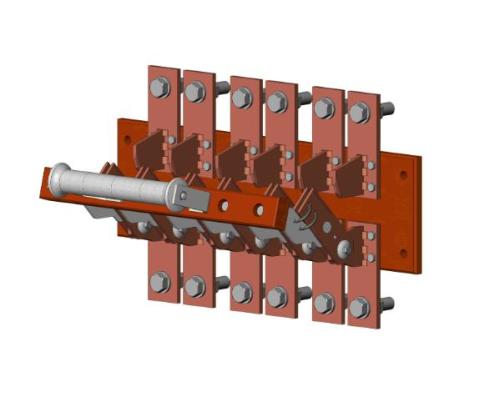

Рубильник РЕ19-44 2000А 31110
Рубильник РЕ19-44 2000А 31110 - надежное и высококачественное устройство для коммутации электрических цепей переменного тока до 1000 В. Он широко применяется в различных сферах, включая промышленность, строительство, энергетику и домашние нужды.
Основное применение рубильника РЕ19-44 2000А 31110 связано с обеспечением безопасности и контролем электрических цепей. Он позволяет быстро и надежно отключать электроэнергию в случае аварийных ситуаций или необходимости проведения ремонтных работ. Благодаря своей конструкции и высокому качеству материалов, данный рубильник обладает высокой надежностью и долговечностью.
Рубильник РЕ19-44 2000А 31110 имеет простую и понятную систему монтажа, что делает его удобным в использовании.
Он может быть установлен как на стационарных объектах, так и на передвижных конструкциях. Кроме того, данный рубильник обладает компактными размерами, что позволяет экономить место при его установке.
Важным преимуществом рубильника РЕ19-44 2000А 31110 является его высокая степень защиты от внешних факторов, таких как пыль, влага, механические повреждения и т.д. Благодаря этому, он может использоваться в самых экстремальных условиях без потери своих функциональных возможностей.
Технические характеристики
- Производство – Россия;
- Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
- Ток номинальный – 2000А;
- Рукоятка – несьемная;
- Напряжение – 1000В;
- Защита по IP – 00;
- Ток – переменный/постоянный;
- Частота – 50/60Гц;
- Подключение – винтовое;
- Категория размещения – УХЛ3;
- Исполнение – стационарное;
- Вид рукоятки – ручка;
- Монтаж – плата монтажная;
- Количество полюсов – 3 полюса;
Структура условного обозначения:
РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л -Х8
РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
35– 250А,37– 400А,39– 630А,
41– 1000А,43– 1600А,44– 2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
1– однополюсный на одно направление
2– двухполюсный на одно направление
3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
1– переднее
2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
1– параллельно плоскости монтажа,
2– перпендикулярно плоскости монтажа;
X4 – вид привода
1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6– рычаг для полюсного оперирования штангой,
7 – рукоятка для полюсного оперирования,
9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 – условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
В заключение, рубильник РЕ19-44 2000А 31110 - это надежное и удобное устройство для коммутации электрических цепей переменного тока. Благодаря своим характеристикам и преимуществам, он широко применяется в различных отраслях и обеспечивает безопасность и контроль электрических сетей. Выбирая рубильник РЕ19-44 2000А 31110, вы получаете надежное решение для вашей электроэнергетической системы.
