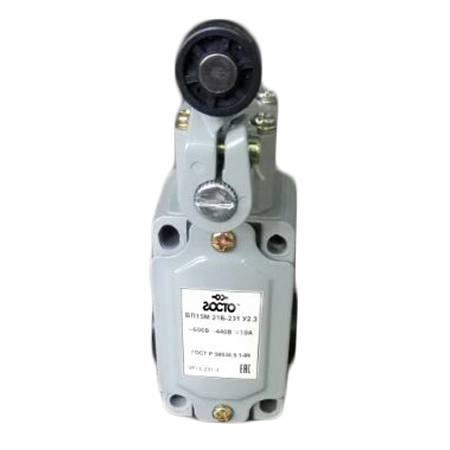

Выключатель ВП-15-К-21-Б-231

Выключатель путевой ВП15-К-21-Б-231 представляет собой двухполюсный электрический аппарат (общего назначения прямого действия с самовозвратом) базового типа крепления, оснащенный приводом в виде рычага с роликом.

Корпус изделия силуменовый - надежная и прочная оболочка, обеспечивающая сохранение целостности механизма и защищающая его от попадания влаги, пыли и загрязняющих веществ.

Рабочее положение изделия в пространстве может быть любым.

Характеристики температурных значений окружающего воздуха эксплуатационных условий:
- нижнее значение -40⁰ С
- верхнее значение +70⁰ С.

Маркировка и расшифровка обозначений ВП-15К-21-Б-231-54-У2-Х7:

• ВП - выключатель путевой,
• 15 - номер серии,
• К - индекс модернизации,
• 21 - 10А номинальный ток,
• Б - группа коммутационной износостойкости:
  - для выключателей полумгновенного действия (Б - 1000000 циклов),
  - для выключателей прямого действия (Б - 2000000 циклов),
• 2 - 2 полюса,
• 3 - привод - рычаг с роликом,
• 1 - базовое крепление проводников, резьбовой неуплотненный ввод проводников,
• 54 - степень защиты IP54,
• У - климатическое исполнение,
• 2 - категория размещения,
• Х7 - варианты по исполнению количества и сочетаний контактов:
  - для выключателей полумгновенного действия:
  1 - 1 замыкающий,
  2 - 1 размыкающий,
  3 - 1 замыкающий + 1 размыкающий;
  - для выключателей прямого действия:
  6 - 1 замыкающий,
  7 - 1 размыкающий,
  8 - 1 замыкающий + 1 размыкающий.

Значения технических характеристик ВП15:

Чертеж и размеры:
