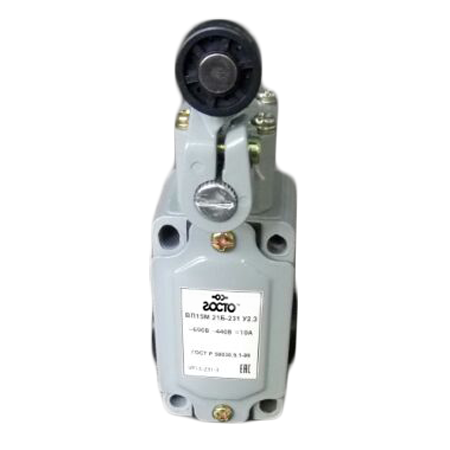

Сертификат: Выключатели конечныеПутевой выключатель марки ВП15-М-21-Б-231 представляет собой двухполюсный электрический аппарат базового типа крепления, оснащенный приводом, исполненном в виде рычага с роликом.
Относится к категории аппаратов общего назначения прямого действия, с самовозвратом.
Данные изделия имеют прочные силуменовые корпуса, служащие надежной оболочкой, обеспечивающей сохранение целостности механизма и защищающей его от попадания влаги, пыли и загрязняющих веществ.
Рабочее положение изделия в пространстве может быть любым.
Характеристики температурных значений окружающего воздуха эксплуатационных условий находятся в пределах:
- нижнее значение до -40о С
- верхнее значение до +70о С.
Маркировка и расшифровка обозначений ВП-15М-21-Б-231-54-У2-Х7:
- ВП - выключатель путевой,
- 15 - номер серии,
- М - индекс модернизации,
- 21 - 10А номинальный ток,
- Б - группа коммутационной износостойкости:
- для выключателей полумгновенного действия (Б - 1000000 циклов),
- для выключателей прямого действия (Б - 2000000 циклов), - 2 - 2 полюса,
- 3 - привод - рычаг с роликом,
- 1 - базовое крепление проводников, резьбовой неуплотненный ввод проводников,
- 54 - степень защиты IP54,
- У - климатическое исполнение,
- 2 - категория размещения,
- Х7 - варианты по исполнению количества и сочетаний контактов:
- для выключателей полумгновенного действия:
1 - 1 замыкающий,
2 - 1 размыкающий,
3 - 1 замыкающий + 1 размыкающий;
- для выключателей прямого действия:
6 - 1 замыкающий,
7 - 1 размыкающий,
8 - 1 замыкающий + 1 размыкающий.
Значения технических характеристик ВП15:
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
10А
|
|
Количество коммутируемых цепей
|
2
|
|
Тип привода
|
рычаг с роликом |
|
Номинальное рабочее напряжение переменного тока
|
до 660В (при частоте 60Гц)
|
|
Номинальное рабочее напряжение постоянного тока
|
до 440В
|
|
Контактная группа (сочетание контактов)
|
1з+1р
|
|
Усилие прямого срабатывания
|
не более 30H
|
|
Ввод внешних проводов
|
через гермоввод (сальник MG20х1,5)
|
|
Вид переключающего устройства
|
- полумгновенного действия,
- прямого действия |
|
Степень защиты
|
IP54
|
|
Климатическое исполнение и категория размещения
|
У2
|
Чертеж и размеры:
Компактные и прочные выключатели послужат надежными единицами в автоматизации производственных процессов, обеспечив надежную защиту.
