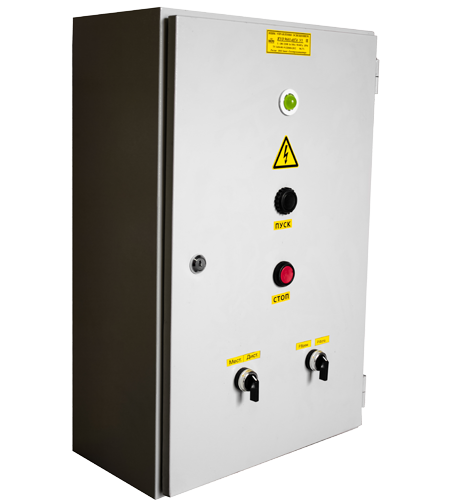

Ящик управления освещением ЯУО 9601-3774
Ящики ЯУО 9601-3774 предназначаются для автоматического и местного, ручного и удаленного (пункт диспетчера) управления сетями освещения и установками промышленных зданий и сооружений, а так же любых других территорий и объектов с любыми световыми источниками.
Ящики ЯУО 9601-3774 устанавливаются стационарно в таких помещениях, где обеспечивается нормальная среда и помещения защищены от воздействия толчков, тряски, ударов и воздействия радиации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯУО 9601-3774
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Напряжение цепи силовой (номинальное) – 380В;
- Частота – 50Гц;
- Защита степени – IP54;
- Напряжение цепи управления (номинальное) – 220В;
- Силовая цепь, род тока – 3 фазный, переменный;
- Ток номинальный вводного аппарата – 25, 32, 40, 50, 63, 80, 100, 125, 160А;
- Количество циклов вкл-выкл программатором – до 3-х за сутки;
- Ток номинальный - 50А;
- Категория размещения - У3;
- Габариты (ВхШхГ, мм) - 600х400х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2)(3) (4) (5) (6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
