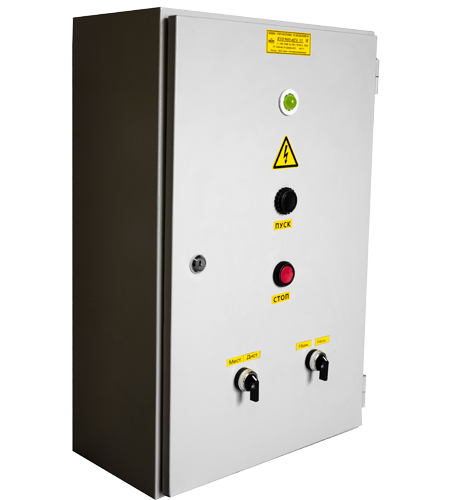

Ящик управления освещением ЯУО 9601-4074
Ящики управления освещением предназначаются для управления сетями освещения и установками промзданий и другихсооружений и территорий с любыми световыми источниками.
Щиток любого типоисполнения имеет сварной корпус с прикрепленной на петли дверью, которая фиксируется замком, обеспечивающим защиту степени IP54.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Корпус – металлический;
- Категория размещения – УЗ1;
- Установка – навесной;
- Управление автоматическое – от фотовыключателя и реле времени;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Серия – ЯУО 9600;
- Ток номинальный – 100А;
- Защита степени – IP54;
- Цепь управления, номинальное напряжение – 220В, 50Гц;
- Силовая цепь, номинальное напряжение - 380В, 50Гц;
- Категория размещения - У3;
- Габариты (ВхШхГ, мм) - 600х500х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2)(3) (4) (5)(6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
