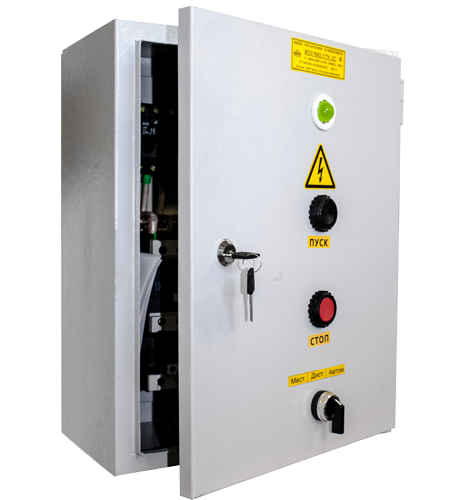

Ящик управления освещением ЯУО 9602-2574 IP54 4А
Ящики ЯУО 9602-2574 предназначаются для местного, автоматического, удаленного или ручного управления сетями освещения, а так же установками сооружений, производственных зданий или любых других территорий с источниками света.
Каждое типоисполнение, а именно щиток, имеет конструкцию корпуса сварную и с дверцей на петлях, которая фиксируется замком. Такая конструкция обеспечивает защиту ящика по степени IP54.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯУО 9602-2574
- Напряжение номинальное – 380В;
- Напряжение цепи управления (номинальное) – 220В;
- Ток номинальный – 4А;
- Защита степени – IP54;
- Серия – ЯУО 9600;
- Габариты (ВхШхГ, мм) - 500х400х220;
- наличие фотопереключателя - есть;
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Корпус (тип) – металлический;
- Автоматическое управление (тип) – от фотовыключателя;
- Категория размещения – УЗ;
- Установка (тип) – Навесной;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2) (3) (4) (5)(6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
