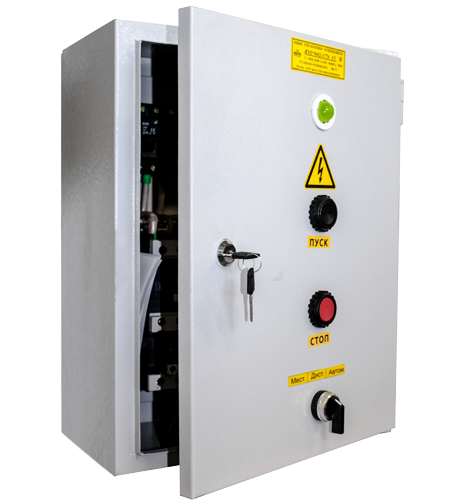

Ящик управления освещением ЯУО 9601-3674
Ящики управления ЯУО 9601-3674 – это ящики для местного и автоматического, удаленного и ручного управления сетями освещения, а так же для нечастых включений/отключений электроцепей и установками промзданий и не только.
Ящики ЯУО также применяются в облучательных и осветительных установках сельхозпроизводства, в животноводческих и птицеводческих помещениях и т.д.
Ящики ЯУО 9601-3674 устанавливаются стационарно.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Высота над морем – не выше 2000 метров;
- Категория размещения – УЗ, УХЛ4, УХЛ3;
- Режим работы – продолжительный;
- Защита степени – IP54;
- Окружающая температура - +1С до +35С для УХЛ4;
- Окружающая температура – от+40С до – 10С для УЗ;
- Рабочее положение в пространстве – вертикальное, но допуск возможен до 5 градусов в любую сторону;
- Окружающая среда – невзрывоопасная, не должна содержать агрессивных газов и паров, способных разрушать изоляцию и металлы;
- Ток номинальный - 10А;
- Категория размещения - У3;
- Габариты (ВхШхГ, мм) - 500х400х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2)(3) (4) (5)(6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
