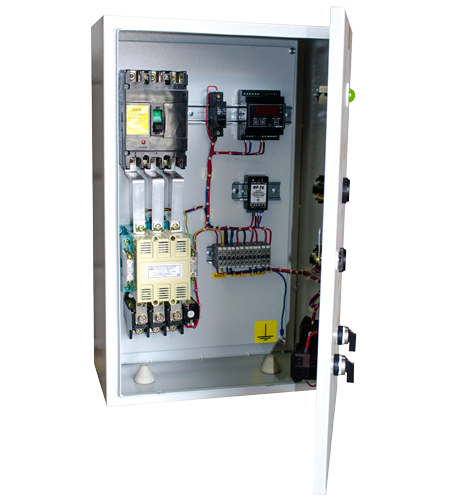

Ящик управления освещением ЯУО 9602-3674 40А IP54
Ящики управления ЯУО 9602-3674 предназначаются для местного, автоматического или удаленного управления сетями освещения промзданий, сооружениий и любых других территорий с любыми световыми источниками.
Ящики ЯУО 9602 обеспечивают:
- включение, отключение у кнопочного удаленного поста;
- автоматическое включение, отключение по сигналу фотодатчика при достижении уровня заданной освещенности;
- ручное включение, отключение аппаратурой на дверце ящика;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Производитель – Завод Электроконтактор;
- Производство – Россия, г. Челябинск;
- Защита степени – IP54;
- Установка, тип – навесной;
- Корпус – металлический;
- Автоматическое управление, тип – фотореле с выносным датчиком;
- Ток номинальный - 40А;
- Габариты (ВхШхГ, мм) - 550х400х220;
Однолинейная схема
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2) (3) (4) (5) (6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току (см. Таблицу 1.)
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
