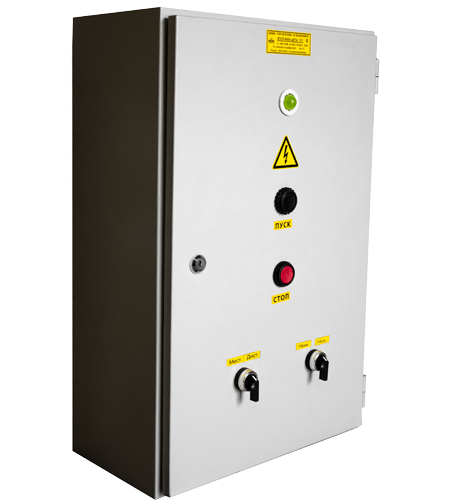

Ящик управления освещением ЯУО 9602-3874 63А IP54
Ящики управления освещением ЯУО 9602-3874 применяются для автоматического управления сетями освещения с любыми источниками света. Это могут быть светодоиды, ДнаТ, МГЛ, ДРЛ, ЛЛ и лампы накаливания. Включение, отключение возможно так же при помощи таймеров с заданными циклами, фотореле от уровня света и в ручном режиме при помощи кнопок, расположенными на дверце ящика.
ОБЛАСТЬ ПРИМЕНЕНИЯ ЯЩИКА УПРАВЛЕНИЯ СВЕТОМ ЯУО 9602
- Сельское, городское освещение;
- Освещение наружное на территориях предприятий;
- Управление рекламными модулями;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Производитель – Завод Электроконтактор;
- Производство – Россия, г. Челябинск;
- ТОк номинальный - 63А;
- Защита по IP - 54;
- Номинальное напряжение силовой цепи - 380В;
- Номинальное напряжение цепи управления - 220В
- Частота - 50Гц;
- Наличие фотопереключателя - есть;
- Габариты (ВхШхГ, мм) - 600х500х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2) (3) (4) (5)(6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току (см. Таблицу 1.)
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
