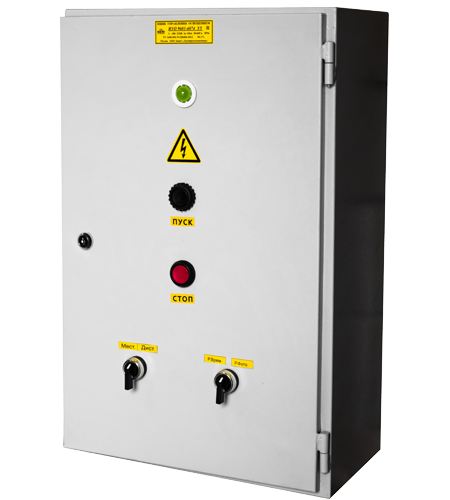

Ящик управления освещением ЯУО 9602-3974 80А IP54
Ящик управления ЯУО 9602-3974 используют для управления в автоматическом режиме освещением в сетях с абсолютно любыми световыми источниками (лампы накаливания, МГЛ, ЛЛ, ДРЛ, светодиоды и не только).
Включение, отключение освещения возможно таймером, фотореле по уровню освещенности и по заданному режиму.
ПРИМЕНЕНИЕ:
- Сельское, городское освещение;
- Освещение наружное территорий предприятия;
- Реклама;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯУО 9602-3974
- Производитель – Завод Электроконтактор;
- Производство – Россия, г. Челябинск;
- Ток номинальный - 80А;
- Защита по IP - 54;
- Номинальное напряжение силовой цепи - 380В;
- Номинальное напряжение цепи управления - 220В;
- Частота - 50Гц;
- Наличие фотопереключателя - есть;
- Габариты (ВхШхГ, мм) - 600х500х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2) (3) (4) (5)(6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току (см. Таблицу 1.)
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
