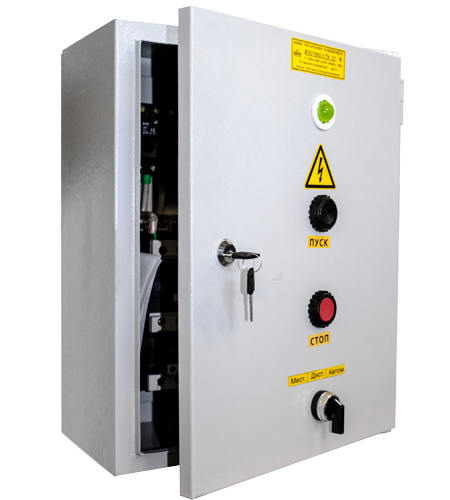

Ящик управления освещением ЯУО 9602-3774 50А IP54
Ящики управления освещением ЯУО 9602-3774 предназначаются для удаленного, местного, ручного и автоматического управления сетями осещения, а так же установками промышленных зданий и сооружений, территорий различных объектов с любыми источниками освещения.
У щитка каждого типоисполнения имеется сварная корпусная конструкция с дверцей. Дверь фиксируется замком, что обеспечивает защиту по степени IP54.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Производитель – Завод Электроконтактор;
- Производство – Россия, г. Челябинск;
- Автоматическое управление – от фотовыключателя;
- Категория размещения – УЗ.1;
- Ток номинальный – 50А;
- Напряжение цепи номинальное – 380В;
- Напряжение главной цепи – 220В;
- Корпус – металлический;
- Серия – ЯУО 9600;
- Защита степени – IP54;
- Установка, тип – навесной;
- Габариты (ВхШхГ, мм) - 600х400х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2) (3) (4) (5)(6) (7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току (см. Таблицу 1.)
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
