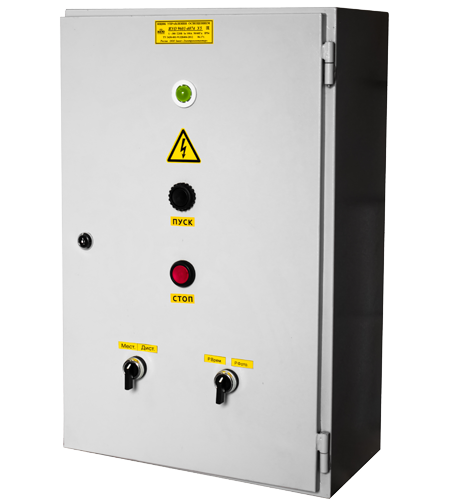

Ящики управления освещением ЯУО 9601-3174
Предназначаются для местного, автоматического, удаленного или ручного управления осветительными установками промышленных зданий, территорий, сооружений с абсолютно любым источником света и осветительными сетями. Ящик управления освещением (16А, с упр.реле, фотодатчик)
Каждый щит любого типоисполнения имеет сварной корпус с дверцой на петлях, которая фиксируется замком. Защита ящика обеспечивается степенью IP54.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Напряжение силовой цепи (номинальное) – 380В, 50Гц;
- Напряжение цепи управления – 220В, 50Гц;
- Корпус, тип – металлический;
- Установка, тип – навесной;
- Категория размещения – УЗ;
- Автоматическое управление , тип – от фотовыключателя и реле времени;
- Ток номинальный - 16А;
- Защита по IP - 54;
- Габариты (ВхШхГ, мм) - 500х400х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2)(3) (4) (5) (6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току (см. Таблицу 1.)
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
