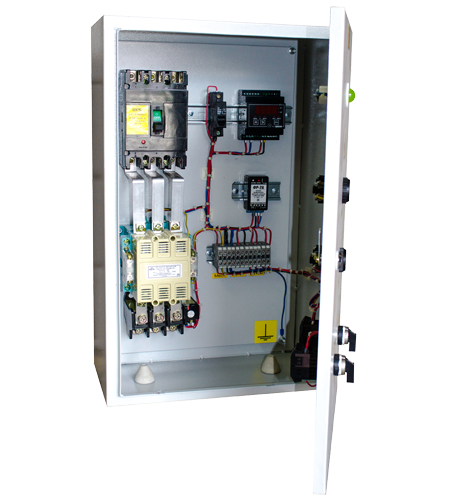

Ящик управления освещением ЯУО 9602-3174 IP54 16А
Ящики ЯУО 9602-3174 предназначаются для местного, автоматического, удаленного и ручного управления сетями освещения и установками промышленных зданий, сооружений, а так же территорий абсолютно любых объектов с любыми световыми источниками.
Щиток любого типоисполнения имеет сварную конструкцию корпуса. Корпус с дверцей на петлях, который фиксируется замком, что обеспечивает защиту степени IP54.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯУО 9602-3174
- Защита степени – IP54;
- Ток номинальный – 16А;
- Серия – ЯУО 9600;
- Напряжение цепи силовой (номинальное) – 380В;
- Напряжение цепи управления (номинальное) – 220В;
- Габариты (ВхШхГ, мм) - 500х400х220;
ИСПОЛНЕНИЕ КОНСТРУКТИВНОЕ
- Категория размещения – УЗ1;
- Корпус ящика – металлический;
- Автоматическое управление – от фотовыключателя;
- Установка, тип – навесной;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2) (3) (4) (5) (6) (7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току (см. Таблицу 1.)
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
