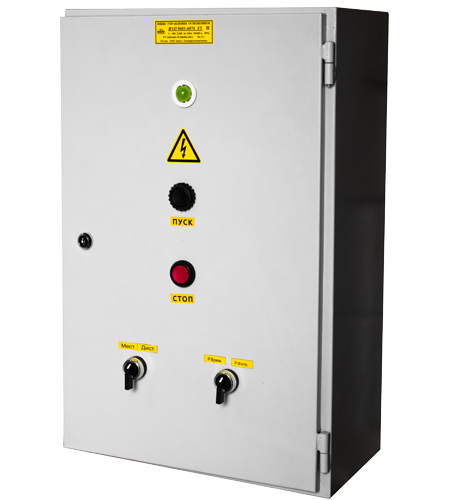

Ящик управления освещением ЯУО 9601-3474 (25А, с упр.реле, фотодатчик)
Ящики управления ЯУО 9601-3474 предназначаются для ручного и удаленного, местного, автоматического управления осветительными сетями и установками.
Ящики производятся на Заводе Электроконтактор и выпускаются в корпусе из металла. Специальные отверстия предусмотрены для ввода и вывода кабеля.
Технические характеристики Ящик ЯУО 9601-3474
- Ток номинальный - 31,5А
- Переменный ток, частота – 50 Гц
- Напряжение силовой цепи (номинальное) – 380В
- Напряжение цепи управления (номинальное) – 220В
- Циклы включения-отключения программатором за сутки – до трёх
- Количество дней запрета на формирование команд в неделю – четыре
- Сохранение уставок включения-отключения при снятом питании, не более – 72 часа
- Защита степени – IP54
- Корпус - металл
- Исполнение - навесное
- Сфера применения - промышленное и бытовое
- Страна производства - Россия
- Производитель - ООО Завод Электроконтактор
- Ток номинальный - 10А;
- Категория размещения - У3;
- Габариты (ВхШхГ, мм) - 500х400х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2)(3) (4) (5) (6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
