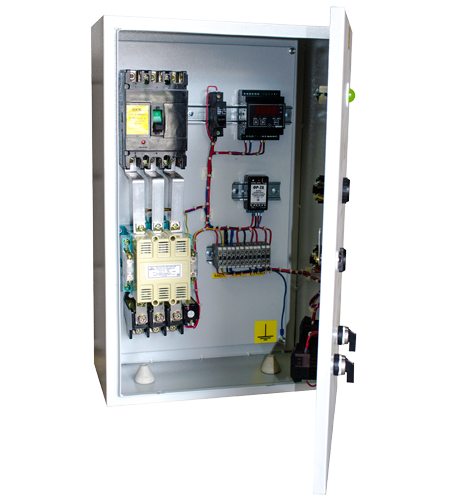

Ящик управления освещением ЯУО 9602-4074 100А IP54
Ящик управления ЯУО 9602-3974 выпускается на Заводе Электроконтактор и используют его для управления в автоматическом режиме освещением в сетях с абсолютно любыми световыми источниками (лампы накаливания, МГЛ, ЛЛ, ДРЛ, светодиоды и не только).
Включение, отключение освещения возможно таймером, фотореле по уровню освещенности и по заданному режиму.
ВОЗМОЖНОСТИ ЯУО 9602-3974
- Включение и отключение освещения от фотодатчика по достижению определенного уровня освещенности;
- Включение, отключение установки освещения по заданному временному периоду;
- Ручное включение и отключение ящика;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯУО 9602 3974
- Производитель – Завод Электроконтактор;
- Производство – Россия, г. Челябинск;
- Корпус – сталь;
- Рабочее напряжение номинальное – 220, 380В;
- Ток щитка номинальный – 100А;
- Категория размещения – УХЛ3;
- Исполнение – навесной;
- Количество фаз – 3;
- Защита степени – IP54;
- Частота – 50Гц;
- Габариты (ВхШхГ, мм) - 600х500х220;
- Наличие фотопереключателя - есть;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2)( 3) (4) (5) (6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току;
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
