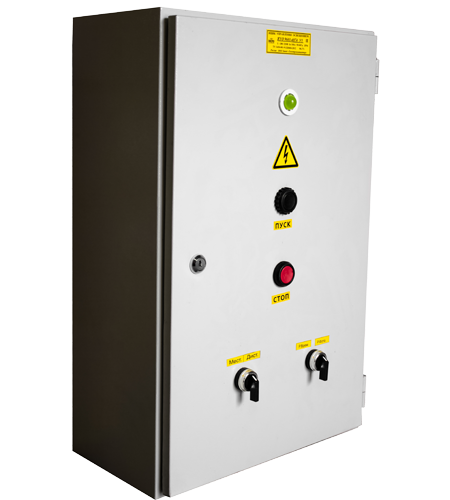

Ящик управления освещением ЯУО 9602-3574 32А IP54
Ящики управления ЯУО 9602-3574 предназначаются для ручного, с пункта деспетчера (удаленного), местного, автоматического управления освещением и установками промышленных зданий и сооружений, а так же иных территорий с любыми световыми источниками.
ЯУО96-02 3574 зачастую применяются коммунальщиками для организации дворового освещения и лестничных пролетов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Ток цепи – трехфазный переменный;
- Частота тока – 50Гц;
- Защита степени – IP54;
- Напряжение цепи, номинальное – 380В;
- Выполнение программ, точность с/сут. – 3;
- Верхний предел освещенности – 2000Лк;
- Нижний предел освещенности – 5Лк;
- Ток номинальный - 32А;
- Наличие фотопереключателя - есть;
- Габариты (ВхШхГ, мм) - 550х400х220;
Ящики ЯУО 9602 обеспечивают:
- включение, отключение установки освещения устройствами телемеханики;
- включение, отключение установки от фотодатчика;
- ручное включение, отключение кнопками, расположенными на дверце ящика;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2) (3) (4) (5) (6) (7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току (см. Таблицу 1.)
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
