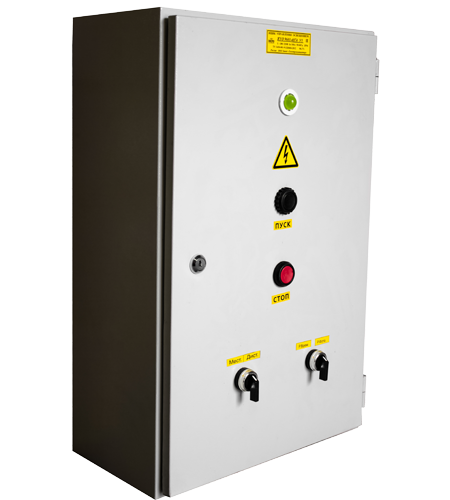

Ящик управления освещением ЯУО 9601-3074(10А, с упр.реле, фотодатчик)
Ящики управления освещением ЯУО 9601-3074 предназначаются для местного, удаленного с пульта диспетчера, автоматического управления сетями освещения и любых других объектов с абсолютно любыми источниками освещения, такими как люминесцентные лампы, лампы накаливания, ДНаТ, ДРЛ, ДРИ и др.
Ящики ЯУО коммунальные службы могут применять во время организации освещения во дворах, пролетах лестничных, облучательных и осветительных установках с/х производств для увеличения «светового дня» в животноводческих и птицеводческих помещениях.
ЯЩИК ЯУО ОБЕСПЕЧИВАЕТ
- Удаленное включение и отключение с кнопочного поста;
- Включение и отключение в автоматическом режиме от сигналов фотодатчика при достижении определенного уровня освещенности;
- Включение и отключение по таймеру в заданные периоды времени;
- Включение и отключение вручную аппаратурой, которая расположена на ящике на дверце;
Технические характеристики
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Ток номинальный - 10А;
- Категория размещения - У3;
- Защита по IP - 54;
- Габариты (ВхШхГ, мм) - 500х400х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2)(3) (4) (5)(6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
