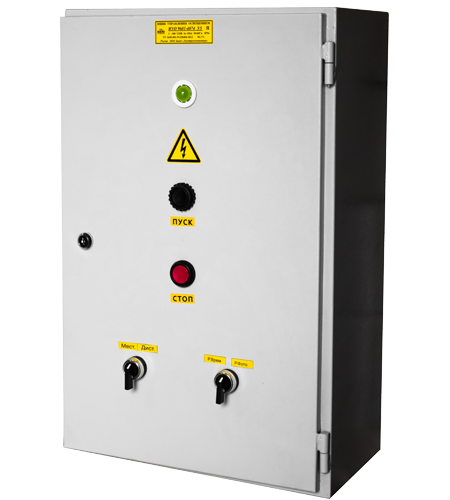

Ящик управления освещением ЯУО 9602-3074 IP54 10А
Ящики ЯУО 9602-3074 созданы для выполнения функций по отключению/перераспределению освещения территорий предприятий и для жилых помещений, либо иного другого освещаемого пространства независимо от площади охватываемой территории и условий окружающей среды.
Ящики ЯУО 9602 3074 укомплектованы следующими элементами:
- Электромагнитный пускатель и тумблер автомат, что в совокупности представляет собой силовую составляющую;
- Фотовыключатель с клеммными колодками совместно с программатором фотовыключателя, что в совокупности представляет компоненты управления ящиком освещения;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯУО 9602-3074
- Напряжение цепи управления (номинальное) – 220В;
- Частота номинальная – 50Гц;
- Ток номинальный – до 200А;
- Уставка освещенности, нижний предел – 5 Лк;
- Уставка освещенности, верхний предел – 2000 Лк;
- Ток номинальный - 10А;
- Наличие фотовыключателя - есть;
- Габариты (ВхШхГ, мм) - 500х400х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2) (3) (4) (5) (6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току (см. Таблицу 1.)
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
